61. 정전작업 시 작업의 조치사항
★정전 작업 (전) 조치사항★
① 전기기기 등에 공급되는 모든 전원을 관련 도면, 배선도 등으로 확인할 것
② 전원을 차단한 후 각 단로기 등을 개방하고 확인할 것
③ 차단장치나 단로기 등에 잠금장치 및 꼬리표를 부착할 것
④ 검전기를 이용하여 작업 대상 기기가 충전되었는지를 확인할 것
단로기 : 부하 전류를 제거한 후 회로를 격리하도록 하기 위한 장치
★정전 작업 (중) 조치사항★
① 작업지휘자에 의한 지휘
② 개로 보증(개폐기의 관리)
③ 단락 접지의 상태 관리
④ 근접 활선에 대한 방호 상태 관리
★정전 작업 (후) 조치사항★
① 작업기구, 단락 접지 기구 등을 제거하고 전기기기 등이 안전하게 통전될 수 있는지를 확인할 것
② 모든 작업자가 작업이 완료된 전기기기 등에서 떨어져 있는지를 확인할 것
③ 잠금장치와 꼬리표는 설치한 근로자가 직접 철거할 것
62. 자동전격방지장치에 대한 설명
(1) 무부하시 전력 손실을 줄인다.
(2) 무부하 전압을 안전 전압 이하로 저하시킨다.
(3) 교류 아크용접기의 안전장치로서 용접기의 1차 또는 2차 측에 부착한다.
63. 인체의 전기저항 R을 1,000Ω이라고 할 때, 위험 한계 에너지의 최저는 약 몇 J 인가? (단, 통전 시간은 1초이고,
W=I제곱 R 적용
mA 단위를 A로 환산하여 계산할 것, 27.23 J

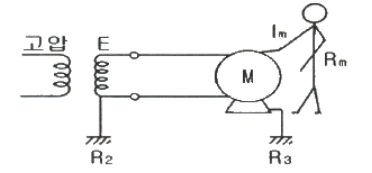

64. 다음 그림과 같이 정말 누전되고 있는 전기기기의 외함에 사람이 접촉하였을 경우 인체에 흐르는 전류(Im)는? (단, E(V)는 전원의 대지 전압, R2(Ω)는 변압기 1선 접지, 제2종 접지저항, R3(Ω)은 전기기기 외함 접지, 제3종 접지저항, Rm(Ω)은 인체저항이다.)
회로로 그려보면 R3와 Rm은 병렬접속이므로, 합성 저항은 (R3 xRm)/(R3+Rm)...(1)
그리고 (1)과 R2와 직렬접속이므로 전체 저항은 R2 + (1) = R2 +(R3 xRm)/(R3+Rm)...(2)
전류는 전압/저항 이므로 전류 = E/(2) = E/(R2 + (R3 xRm)/(R3+Rm))...(3)
전류가 흐를 때 R3와 Rm은 병렬접속이므로 전류는 R3와 Rm(인체)으로 나눠지게 되는데
Rm에 흐르는 전류를 계산할 때에는 (3) x (R3(R3/+Rm)이다.
다시 정리하면 E/(R2 + (R3 xRm)/(R3+Rm)) x (R3(R3/+Rm)
65. 전기화재가 발생되는 비중이 가장 큰 발화원
이동 전열기 35%, 전등, 전화 등의 배선 27%, 전기기기 14%, 전기장치 9%, 고정된 전열기 5% 순이나
공단에서 전기배선 및 배선기구로 답을 쳐주고 이의신청을 안 받아주셨기 때문에,
이 문제에 한해서는 전기배선 및 배선기구로 가셔야 합니다.
66. 역률개선용 커패시터(capacitor)가 접속되어있는 전로에서 정전작업을 할 경우 다른 정전작업과는 달리 주의 깊게 할 경우 다른 정전작업과는 달리 주의 깊게 취해야 할 조치사항은 잔류 전하 방전이다.
67. 감전사고를 방지하기 위한 방법
(1) 전기기기 및 설비의 위험부에 위험 표지
(2) 전기설비에 대한 누전차단기 설치
(3) 무자격자는 전기기계 및 기구에 전기적인 접촉 금지
68. 전기기기 방폭의 기본 개념
(1) 점화원의 방폭적 격리
(2) 전기기기의 안전도 증강
(3) 점화 능력의 본질적 억제
69. 대전 물체의 표면 전위를 검출전극에 의한 용량 분할을 통해 측정할 수 있다. 대전 물체의 표면 전위 Vs는? (단, 대전 물체와 검출 전극 간의 정전용량을 C1, 검출 전극과 대지 간의 정전용량을 C2, 검출 전극의 전위를 Ve이다.)
CV=const.
대전 물체 : 검출 전극이랑만 상호작용
검출 전극 : 대전 물체와 대지와 상호작용
V_s*C_1 = V_e*(C_1+C_2) = const.
V_s = V_e*(C_1+C_2)/C_1
70. 불꽃(spark) 방전의 발생 시 공기 중에 생성되는 물질은 오존(O3)이다.
71. 감전사고가 발생했을 때 피해자를 구출하는 방법
(1) 피해자가 계속하여 전기설비에 접촉되어 있다면 우선 그 설비의 전원을 신속히 차단한다.
(2) 감전 사항을 빠르게 판단하고 피해자의 몸과 충전부가 접촉되어 있는지를 확인한다.
(3) 절연 고무장갑, 고무장화 등을 착용한 후에 구원해 준다.
72. 샤워시설이 있는 욕실에 콘센트를 시설하고자 한다. 이때 설치되는 인체 감전보호용 누전차단기의 정격 감도 전류는 15mA이하이다.
욕실 등 인체가 물에 젖어 있는 상태에서 물을 사용하는 장소에는 인체 감전보호용 누전차단기(정격 감도 전류 15mA 이하, 동작 시간 0.03초 이하의 전류 동작형)를 시설하여야 한다. 그 외의 장소는 30mA
73. 인체의 저항을 500Ω이라 할 때 단상 400V의 회로에서 누전으로 인한 감전재해를 방지할 목적으로 설치하는 누전 차단기의 규격은 30mA, 0.03초이다.
74. 접지의 종류와 목적
(1) 계통 접지 - 고압전로와 저압 전로가 혼촉 되었을 때의 감전이나 화재를 방지하기 위하여
(2) 지락 검출용 접지 - 차단기의 동작을 확실하게 하기 위하여
(3) 등전 위 접지 - 병원에 있어서 의료기기 사용 시 안전을 위하여
(4) 기능용 접지 - 건축물 내 설치된 전자기기의 안정적 가동을 확보하기 위하여
75. 방폭 기기-일반 요구사항 (KS C IEC 60079-0) 규정에서 제시하고 있는 방폭기기 설치 시 표준 환경조건
실제 KS C IEC 60079-0 규정 상 표준 대기 조건
온도 : -20 ~ 60℃ (단, 별도 명시하거나 표시하지 않을 경우 -20 ~ 40℃를 정상범위로 본다)
압력 : 80 kPA(0.8 bar) ~ 110 kPA(1.1 bar)
정상 산소함량의 공기, 일반적으로 21% v/v
76. 정격 감도 전류에서 동작 시간이 가장 짧은 누전차단기는 감전보호용 누전차단기이다.
77. 방폭 지역 구분 중 폭발성 가스 분위기가 정상상태에서 조성되지 않거나 조성된다 하더라도 짧은 기간에만 존재할 수 있는 장소는 2종 장소이다.
0종: 장기간
1종: 주기적
2종: 단시간
78. 전기설비기술기준에서 정의하는 전압의 구분
2021년 1월 1일부 개정
저압 : 교류 : 1000V 이하 , 직류: 1500V 이하
고압 : 교류 : 1000V초과~7kV이하 , 직류: 1500 초과~7kV이하
특별고압 : 교류, 직류 : 7kV 초과
79. 피뢰기의 구성요소는 직렬 갭과 특성요소로 구성되어있다.
80. 내압방폭구조의 필요충분조건에 대한 사항
(1) 폭발 화염이 외부로 유출되지 않을 것
(2) 내부에서 폭발한 경우 그 압력에 견딜 것
(3) 외함의 표면온도가 외부의 폭발성가스를 점화하지 않을 것
